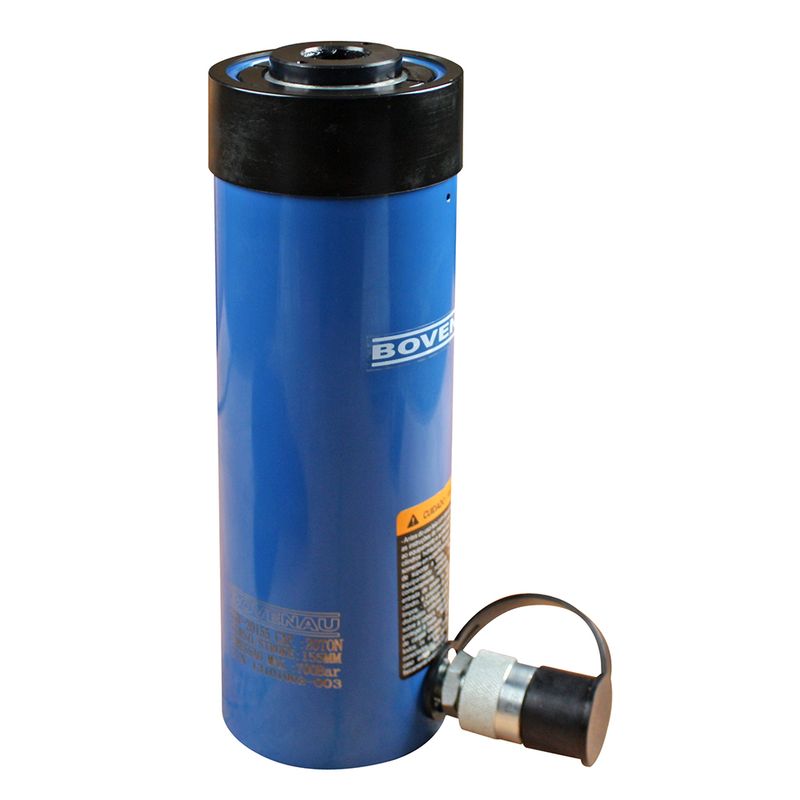

Cilindro simples ação vazado Bovenau

Roscas no colarinho para facilitar a fixação, retorno por mola
Ideal para protensão de cabos e tirantes, fixação de matrizes, extração de chumbadores, fechamento de grandes flanges
Capacidade : 30 Ton
Curso : 155 mm
Área efetiva do cilindro : 48 cm²
Capacidade de óleo : 744 cm³
Altura fechado (A) : 330 mm
Altura aberto (B) : 485 mm
Diâmetro externo do cilindro (D) : 114 mm
Diâmetro interno do cilindro (E) : 90 mm
Diâmetro da haste (F) : 63 mm
Base do cilindro até a entrada de óleo (H) : 25 mm
Diâmetro do assento (J) : 63 mm
Protuberância do assento da haste (K) : 9 mm
Rosca interna da haste (O) : 1 13/16" - 16 UN
Comprimento da rosca da haste (P) : 22 mm
Furos de montagem da base :
Distância entre centros (U) : 92,2 mm
Rosca (V) : 3/8" - 16 UNC
Profundidade da rosca (Z) : 13,97 mm
Diâmetro do furo central  (Y) : 33,3 mm
Rosca do colarinho (W) : 4.1/2" - 12 UN
Comprimento da rosca do colarinho (X) : 42 mm
Modelo engate rápido padrão : AF - 604
Peso líquido : 21,8 kg
Peso bruto : 23 kg
