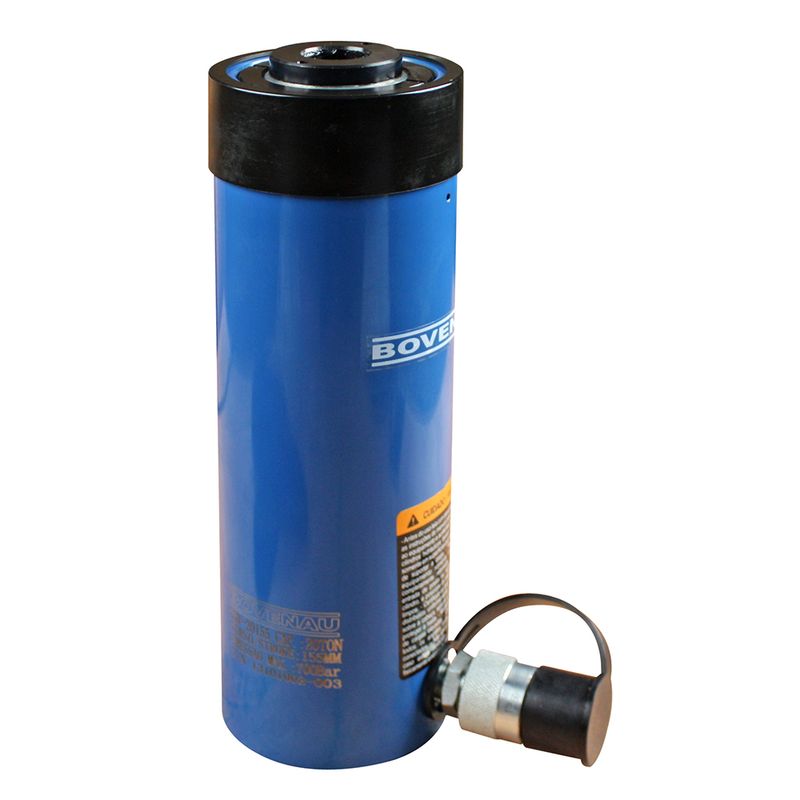

Cilindro simples ação vazado Bovenau

Roscas no colarinho para facilitar a fixação, retorno por mola
Ideal para protensão de cabos e tirantes, fixação de matrizes, extração de chumbadores, fechamento de grandes flanges
Capacidade : 20 Ton
Curso : 49 mm
Área efetiva do cilindro : 32,8 cm²
Capacidade de óleo : 161 cm³
Altura fechado (A) : 162 mm
Altura aberto (B) : 211 mm
Diâmetro externo do cilindro (D) : 99 mm
Diâmetro interno do cilindro (E) : 75 mm
Diâmetro da haste (F) : 54 mm
Base do cilindro até a entrada de óleo (H) : 19 mm
Diâmetro do assento (J) : 54 mm
Protuberância do assento da haste (K) : 9 mm
Rosca interna da haste (O) :  1 9/16" - 16 UN
Comprimento da rosca da haste (P) : 19 mm
Furos de montagem da base :
Distância entre centros (U) : 82,2 mm
Rosca (V) : 5/16" - 18 UNC
Profundidade da rosca (Z) : 9,398 mm
Diâmetro do furo central  (Y) : 26,9 mm
Rosca do colarinho (W) : 3.7/8" - 12 UN
Comprimento da rosca do colarinho (X) : 38 mm
Modelo engate rápido padrão : AF - 604
Peso líquido : 7,7 kg
Peso bruto : 8 kg
